施工例 剛性強化

2017/09/06

強度の向上、損傷の軽および耐久性アップに貢献します


異なるマテリアル(本体)をカーボンドライで包み込み、本体の剛性を補強して全体の強度を向上させます。

また、保護する事によって腐食やダメージ等の損傷を軽減してロングライフに貢献します。場合によってはマテリアルを軽量して、その強度を補う事も可能です。

(積層する枚数や箇所、形状によっては、補強効果が得られない場合もございますので、ご了承ください)


1/5 アルミ素地
2/6 アルミ素地+プロテック1層
3/7 アルミ素地+プロテック2層
4/8 アルミ素地+プロテック3層

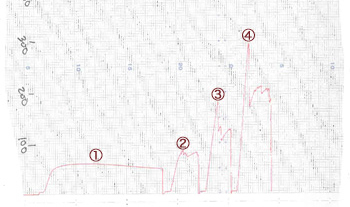

曲げ強さ 試験(JIS K7171);愛知県産業技術研究所にて実施
支点間距離;80mm. 試験速度;20mm/min, 温度;23℃、湿度;50%
番号 材料 最大荷重 補足
1 アルミ素地 60kgf 60kgの強さで破壊
2 プロテック1層巻 86kgf 43%の強度アップ
3 プロテック2層巻 180kgf 300%の強度アップ
4 プロテック3層巻 296kgf 493%の強度アップ


※プロテックの施行方法によって数値は変わりますので、参考値となります。

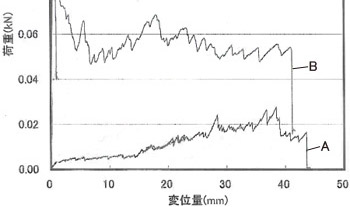

剥離試験;愛知県産業技術研究所にて実施
材質;アルミ板  垂直引っぱり 負荷速度 20mm/min
番号 最大荷重 備考
A 18.12kgf サンディング カーボン面貼り 市販瞬間接着剤
B 107.69kgf サンディング カーボン面貼り 専用接着剤


※剥離数値が難しいので一般に分かりやすいもので比較テストを実施しました。
施工製品(試験はアルミ板)とカーボンプレプリグの間に当社開発高温接着剤と
一般瞬間接着剤との比較です。当社の製品は剥離強度は約6倍アップです。
しかも相当の力で引っ張り続けないと剥離が不可能です。
